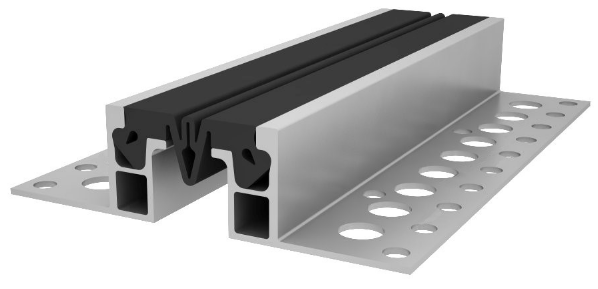

ДШН-50 (ДШН-50 УГЛ)

Закладные профили ДШН-50 используются для деформационных швов с интенсивными транспортными нагрузками до 2-3 МПа. Допускается эксплуатация с легковыми и грузовыми автомобилями.

Чтобы выбрать подходящее дилатационное устройство, учитывайте такие нюансы:

• Ширину деформационного шва;
• Расчетные горизонтальные и вертикальные перемещения деформационного шва;
• Высоту профиля;
• Ожидаемый уровень нагрузки;
• Агрессивность среды;
• Степень герметичности.

Ширина профиля подбирается с учетом ширины шва и его горизонтальных смещений. Учитывайте, что разнос опор будет больше фактической ширины шва.

Высота зависит от конструкции покрытия и отделки. Профили можно монтировать как на несущее основание, так и на высоте от него. Но важно правильно подобрать класс бетонной смеси и фракцию заполнителя.

Для защиты кромок деформационных швов и контактных поверхностей дилатационных устройств используется обрамление полимербетоном.

Ассортимент профилей ДШН-50

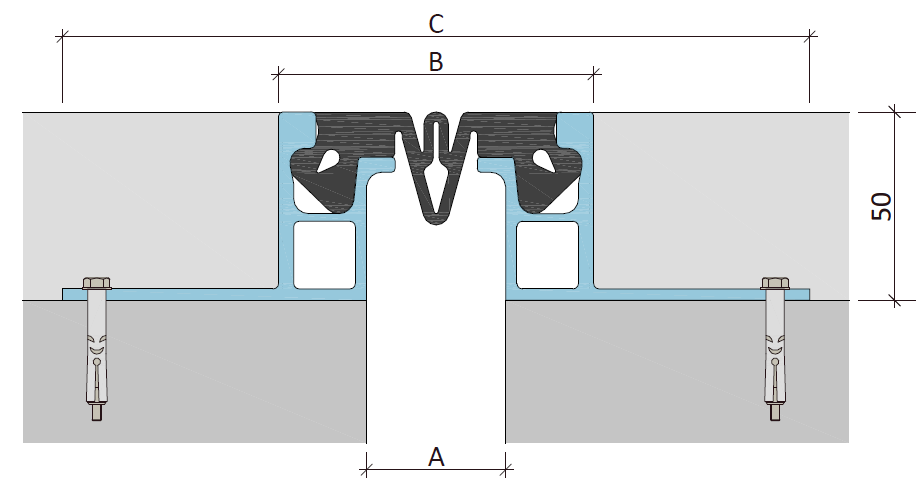

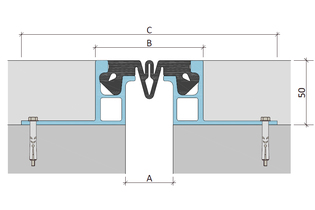

Профили ДШН-50 от Аквастоп представлены в классическом прямом исполнении:

• ДШН-50/040;
• ДШН-50/070;
• ДШН-50/100.

Они используются для швов шириной от 40 до 100 мм при ширине компенсатора от 84 до 146 мм. Ширина профиля при этом – от 199 до 261 мм. Высота – 50 мм.

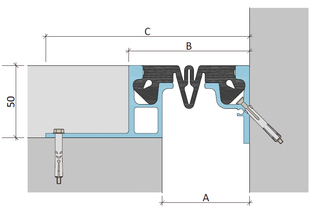

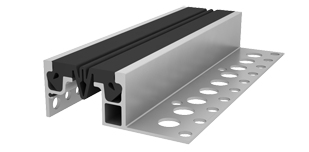

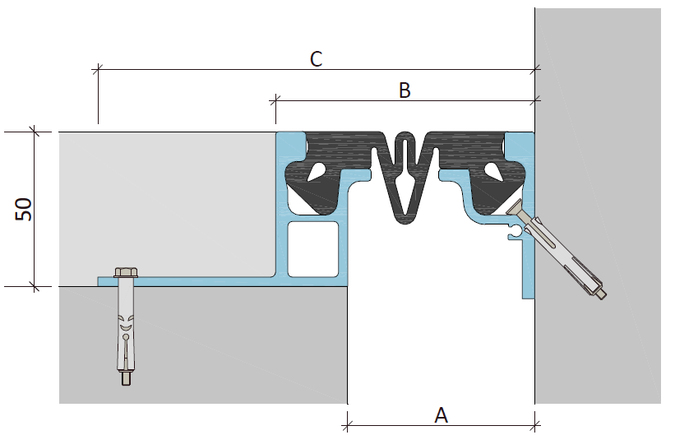

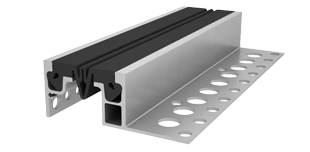

Также есть угловые модификации:

• ДШН-50-УГЛ/060;
• ДШН-50-УГЛ/090;
• ДШН-50-УГЛ/120.

Они используются для швов шириной от 60 до 120 мм при ширине компенсатора от 84 до 146 мм. Ширина профиля при этом – от 142 до 204 мм.

Способ монтажа – закладной или накладной, при помощи анкеров. Профили ДШН-50 используются на объектах с повышенными требованиями к герметичности и надежности, с сильными перемещениями швов.

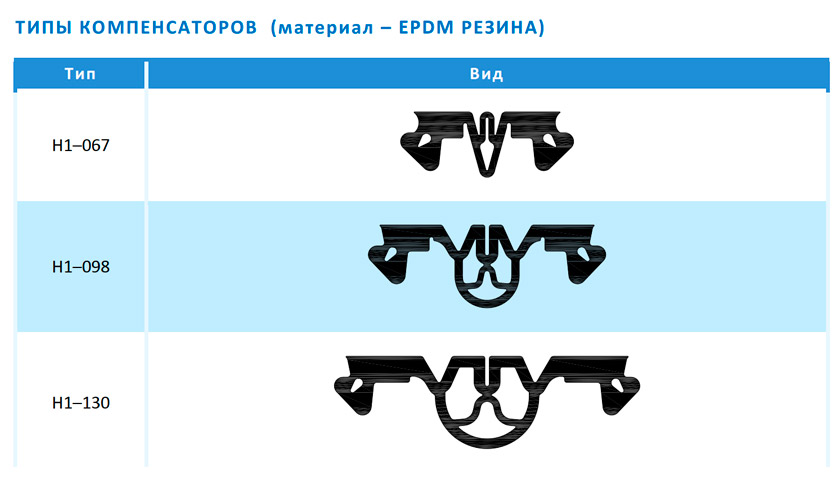

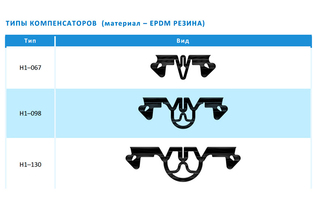

Компенсаторы изготовлены из EPDM-резины. Допустимое сжатие для профилей ДШН-50 варьируется от 7 до 25 мм, растяжение – от 13 до 20 мм, а смещение – от 8 до 40 мм. Это зависит от типа компенсатора.

Возможные исполнения профиля ДШН-50 (ДШН-50 УГЛ)
